初试HCI光场数据集

好的数据集是做出漂亮实验的必要条件. 声明一切理解都是本人观点,如有疑问,还望在评论中留言。如需转载请与本人联系,谢谢合作! 邮箱:点我

Wanner光场数据集

目前光场数据集有如下几种主流的数据集:

  1. 斯坦福大学光场数据集
  2. Wanner(HCI)数据集(Old 4D Light Field Benchmark);
  3. 4D Light Field Dataset(Konstanz大学与Heidelberg大学的HCI合作,New 4D Light Field Benchmark)。

下面对Wanner数据集进行讨论。学习光场的同学应该很熟悉Wanner提供的数据集共有10个场景,分别是:

  1. Buddha
  2. Buddha2
  3. Couple
  4. Cube
  5. Mona
  6. Medieval
  7. Papillon
  8. StillLife
  9. Horses
  10. rx_watch

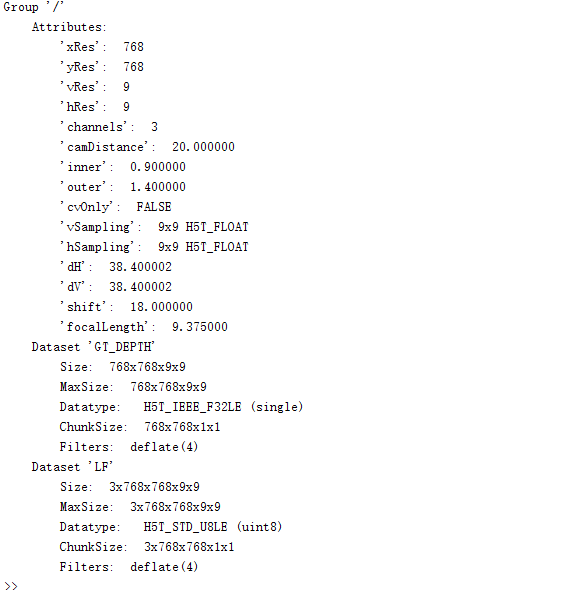

其中,1-8为仿真场景,9-10是由Raytrix拍摄的场景。他们的文件后缀为 .h5, 格式是HDF5,这是一种文件组织格式,可以很好的将数据组织在一起,具体不做展开。MATLAB 提供了一系列相应的读取该文件的函数,如:h5disp,hdf5info(新版本用h5info),hdf5read等函数,如利用h5disp就可以得到HDF5文件的内容信息,如下图:

以下给出解码HDF5文件得到子孔径图像以及重排图像的代码:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
input_file       = 'Buddha2.h5'; % file name
input_folder = ''; % your datasets folder

[pathstr,name,ext] = fileparts([input_folder '/' input_file]);
file_path=[pathstr,name,ext];

hinfo_data = hdf5info(file_path);
if strcmp(file_path,'Cube') || strcmp(file_path,'Couple')
data = hdf5read(hinfo_data.GroupHierarchy.Datasets(3));
else
data = hdf5read(hinfo_data.GroupHierarchy.Datasets(2));
end
data = permute(data, [3 2 1 5 4]);
data = im2double(data(:, :, :, :, end:-1:1));
% parameters from input
UV_diameter = size(data, 4); % angular resolution
UV_radius = floor(UV_diameter/2); % half angular resolution
h = size(data, 1); % spatial image height
w = size(data, 2); % spatial image width
y_size=h;
x_size=w;
UV_size=UV_diameter^2;
LF_y_size = h * UV_diameter; % total image height
LF_x_size = w * UV_diameter; % total image width
LF_Remap = reshape(permute(data, ...
[4 1 5 2 3]), [LF_y_size LF_x_size 3]); % the remap image
IM_Pinhole = data(:,:,:,UV_radius+1,UV_radius+1); % the pinhole image

经过以上步骤可以得到相应的中心视角图像以及Remap(重排)之后的图像,从而进一步方便接下来的工作,例如基于该数据集的深度图像估计算法估计。

HCI 4D光场数据集(4D Light Field Benchmark)

The 4D Light Field Benchmark was jointly created by the University of Konstanz and the HCI at Heidelberg University.

上周整理上一篇博客的时候,想再次查看HCI数据集是否更新,结果惊喜地看到它竟然更新了!激动之余,就连夜把数据以及代码下载了下来,看看这个数据集的庐山真面目。

数据集概况

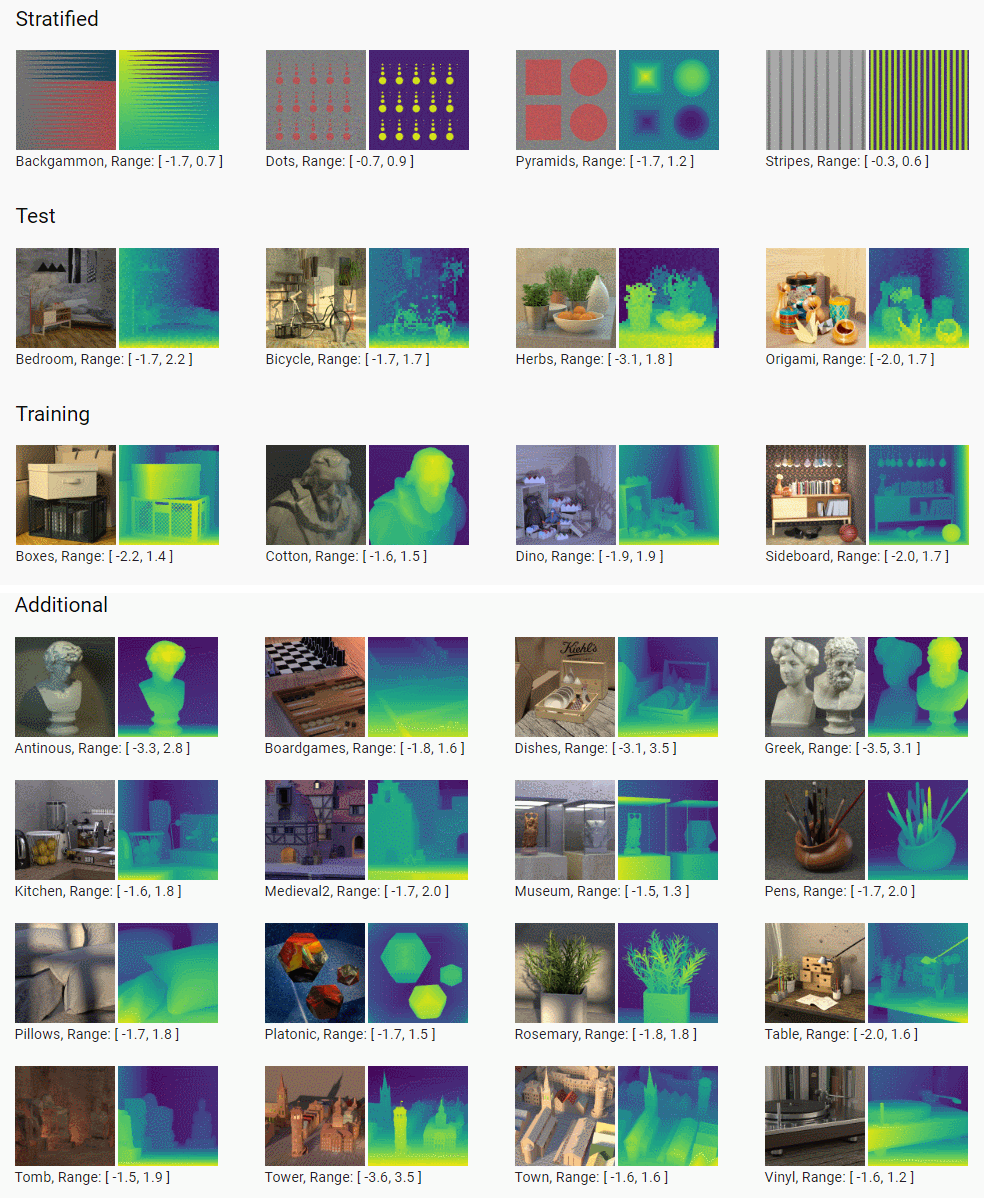

这个数据集共有4大类:

  • Stratified(4)
  • training(4)
  • test(4)
  • additional(16)

总结而言这个4D光场数据集提供了如下信息:

  • 9x9x512x512x3 light fields as individual PNGs(角度分辨率:9×9,空间分辨率:512×512)
  • Config files with camera settings and disparity ranges(相机配置文件以及视差范围)
  • Per center view (except for the 4 test scenes):(除了测试类外每类的中心视角图像)
    • 512×512 and 5120×5120 depth and disparity maps as PFMs(深度图像以及视差图:512×512低分辨率,以及5120×5120高分辨率)
    • 512×512 and 5120×5120 evaluation masks as PNGs(png格式的评价掩膜:512×512低分辨率,以及5120×5120高分辨率)
  • 16组additional的每个视角的Ground Truth Depth图像(pfm格式)

数据集下载

开始下载吧!在该页面get the data处填写自己的邮箱,然后点击request download links。接下来你的邮箱里就会出现这个数据集的下载链接,链接有点多,你可以选择性的下载或者全部下载。方便起见,我把邮件中提供的链接贴在了下面:

数据集初体验

测试代码下载

在其官方给出的代码页面下载测试程序,下载完毕后将convert*.m以及lib文件夹其放置在与上述数据集同级目录。例如:TEST目录下同时包括:convert.m 以及 lib/, 同样也包含 additional/, stratified/, test/, 以及 training/。

生成LF.mat

  • convertAll. 对于每一个场景都声称一个LF.mat文件

如果我们仅仅下载了几个场景我们可以利用如下函数得到相应的LF.mat

  • convertBlenderTo5D('FOLDER')

这个LF.mat中包含该场景的光场信息诸如:

  • 光场数据 (LF.LF)
  • 真实值 (LF.depth/disp_high/lowres)
  • 评价掩膜(mask)
  • 中心视角图像

注意:生成 LF.mat的过程用到的参数通过加载相应文件夹下parameters.cfg得到,并将其存储在了LF.parameters中;H变换矩阵存储在了LF.H中(可以参考论文"Decoding, Calibration and Rectification for Lenselet-Based Plenoptic Cameras");两个平面的距离存储在LF.f, 单位 [mm]; 相机焦距:LF.parameters.intrinsics.focal_length_mm.

生成点云(Point Cloud)

接下来我以additional文件下的antinous为例子展示如何利用深度图像(官方利用视差)与纹理图像生成点云。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
filename='antinous';
addpath('lib');
% 得到antinous的LF.mat
convertBlenderTo5D(['additional/',filename])
load(['additional/',filename,'/LF.mat']);

img=LF.LF(5,5,:,:,:); %中心视角,用于着色
r=img(:,:,1);
g=img(:,:,2);
b=img(:,:,3);

% 深度图读取
d=pfmread(['additional_depth_disp_all_views\',filename,'\gt_disp_lowres_Cam025.pfm']);
d=mat2gray(d);

mkdir(['PointClouds-color/',filename]);建立一个文件夹存储图片

[ X,Y,Z ] = getPointcloud(LF,'disp',d);
ptCloud1 = pointCloud([X(:),Y(:),Z(:)],'color',[r(:) g(:) b(:)]);

h1=figure(1);
pcshow(ptCloud1);

axis off
set(gcf,'color',[1 1 1])
set(gcf,'Position',[800,300,600,600], 'color','w')
view(90.6338, 88.5605);
zoom(1.2)

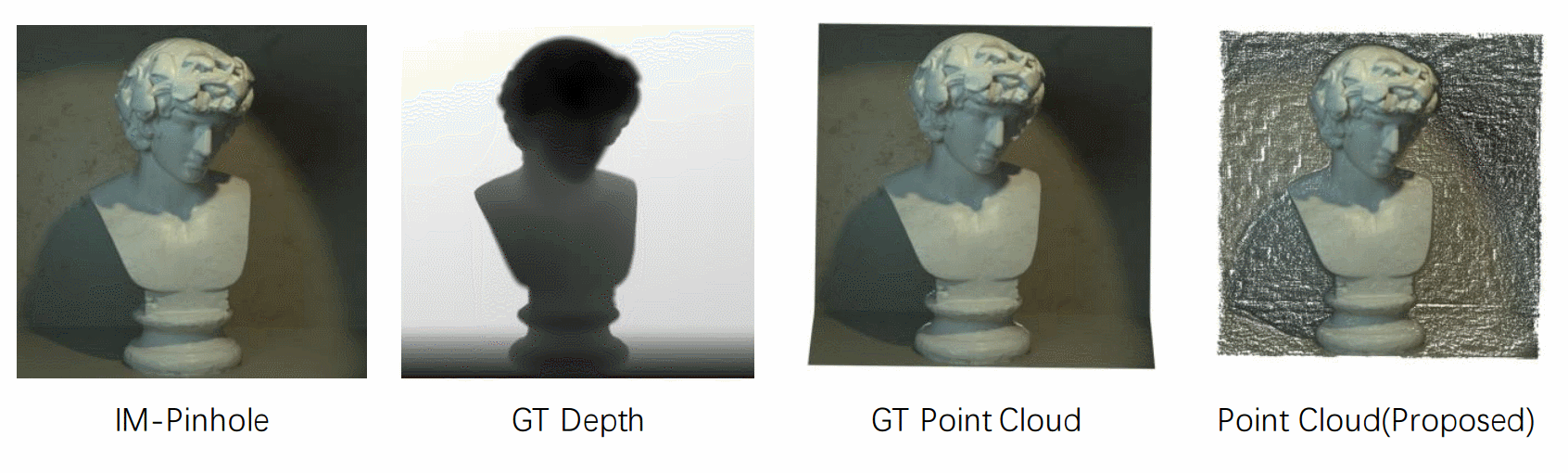

结果如下所示:

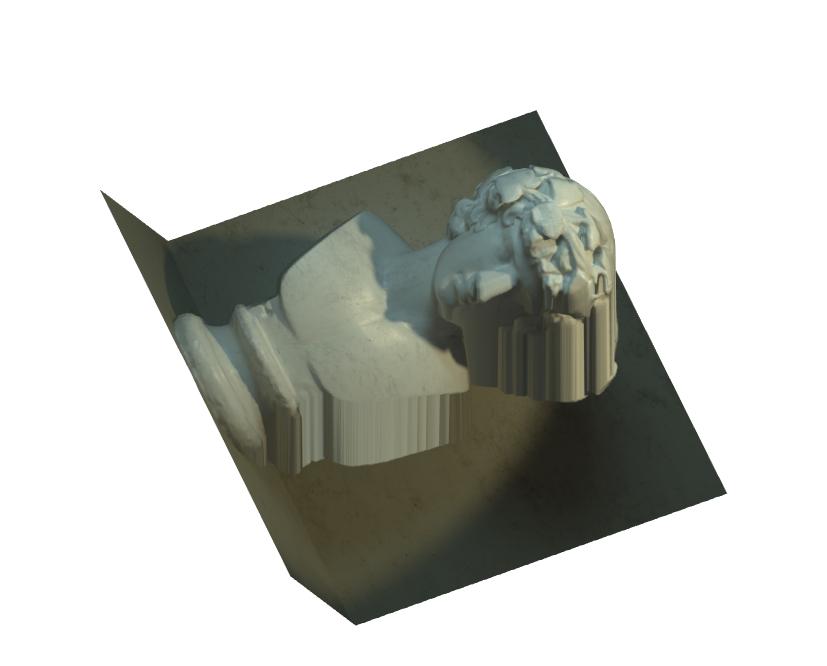

注意:生成点云这一步,低版本的MATLAB(如R2014a)由于没有加入相应的函数所以不能够生成点云,高版本(R2016b)可以正常生成。另外,在此提供另外一个函数visualizeZ_3D,该函数将depth map当做彩色图像的z向延伸,然后构图。

文件名: visualizeZ_3D.m
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
<!--The function visualizeZ_3D-->
function visualizeZ_3D(Z,im)

if (im == 0)
surf(Z, visualizeZ(Z), 'EdgeColor', 'none'); imtight; axis image ij; %view(-180, 91);
else
surf(Z, im, 'EdgeColor', 'none'); imtight; axis image ij; %view(-180, 91);
end

end

function imtight
axis image off;
xMult = 1;
yMult = 1;
borderSize = 0;
PLOTBASESIZE = 500;
set(gca, 'PlotBoxAspectRatio', [xMult yMult 1])
set(gcf, 'Position', get(gcf, 'Position') .* [1 1 0 0] + [0 0 PLOTBASESIZE*xMult PLOTBASESIZE*yMult]);
set(gca, 'Position', [borderSize borderSize 1-2*borderSize 1-2*borderSize]);
end

旧数据集下载
